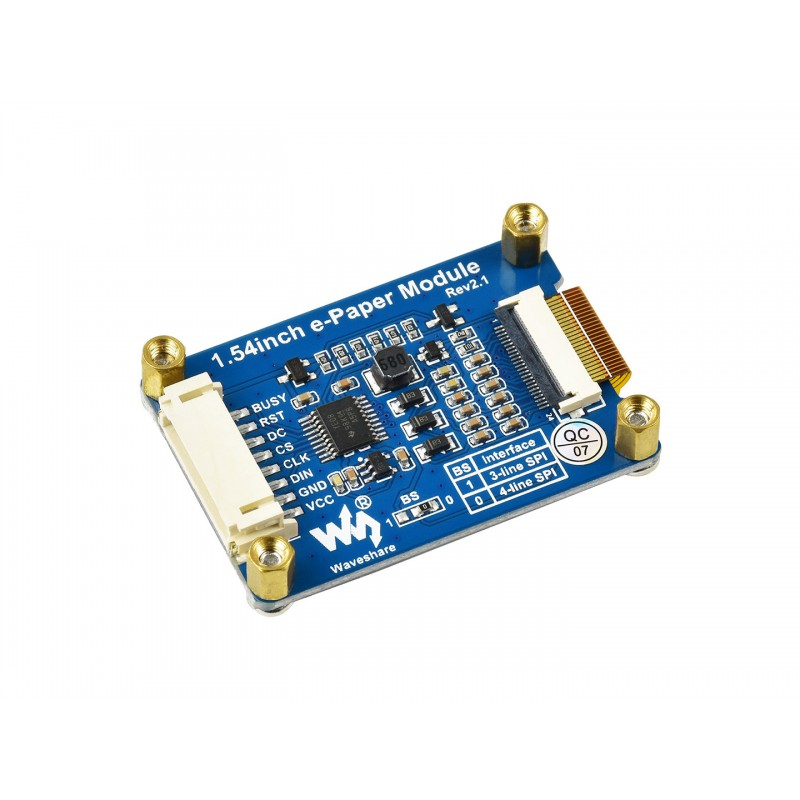

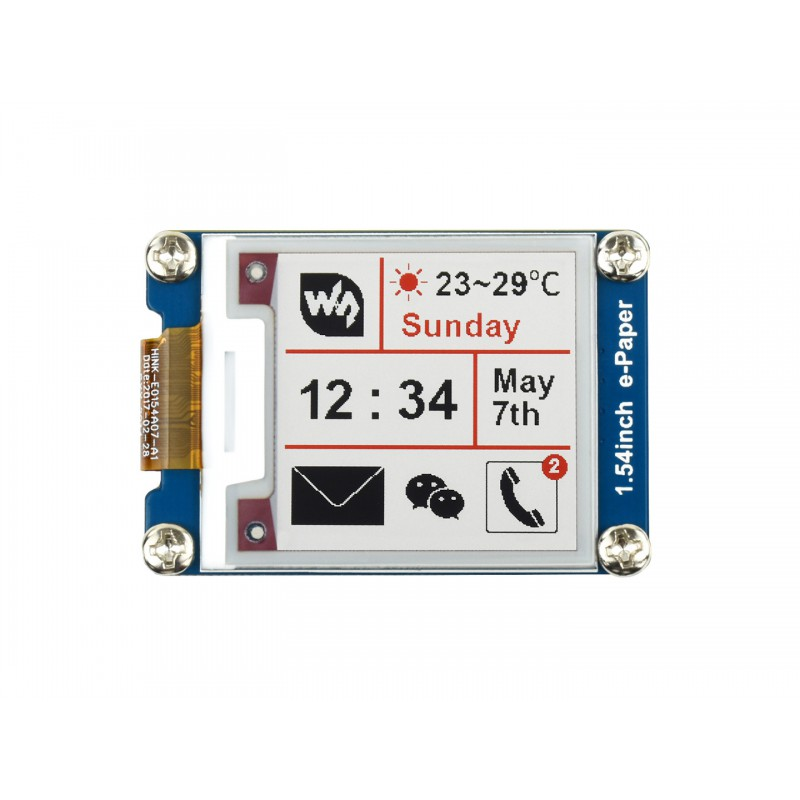

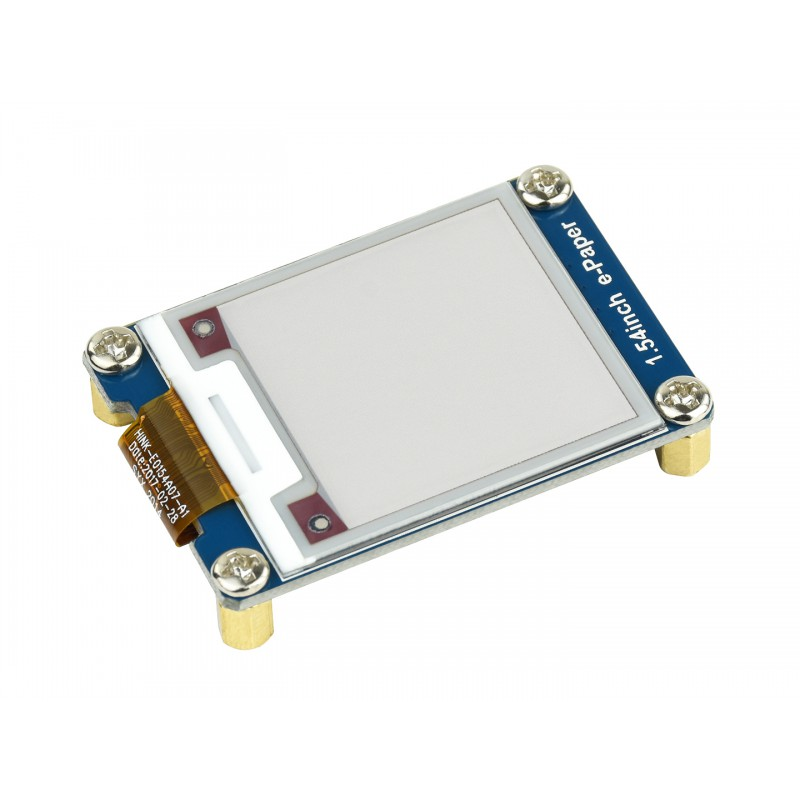

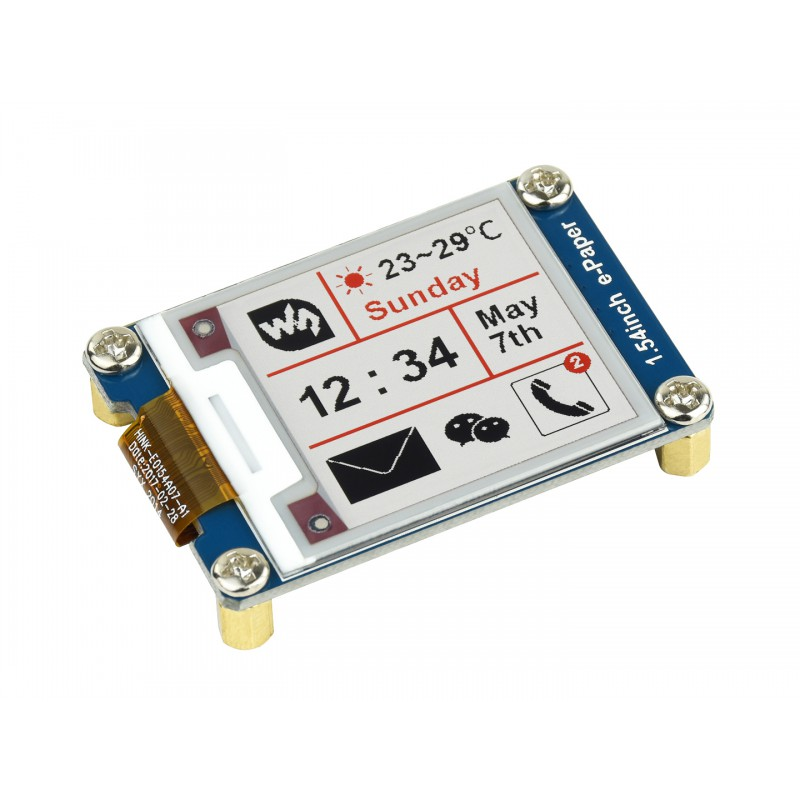

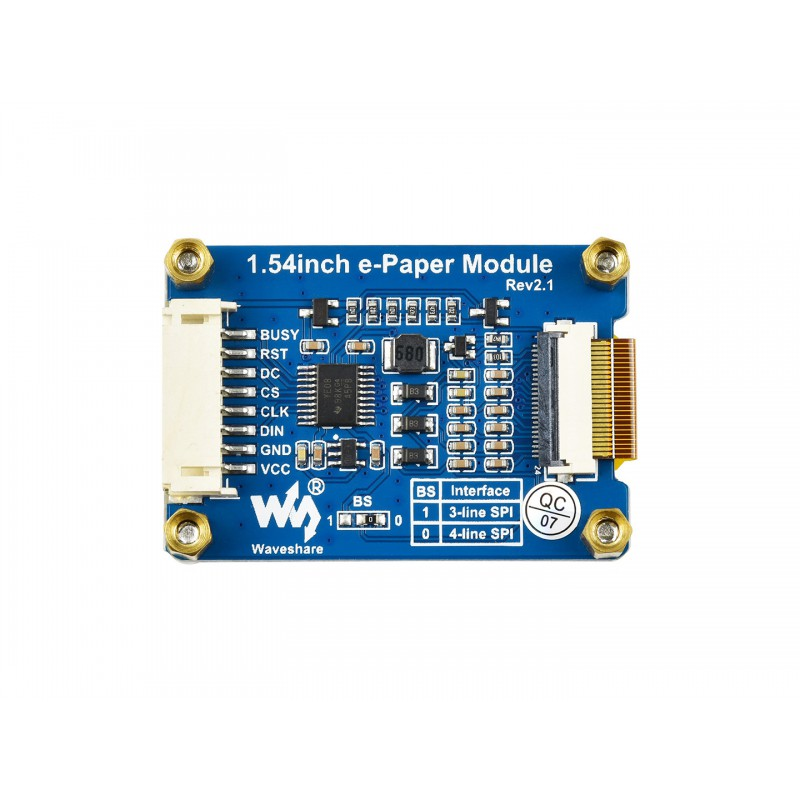

200x200, 1.54inch E-Ink display module, three-color

E-Paper Display Modul, 1.54inch mit 200x200 Pixel Auflösung, inkl. Embedded-Controller über SPI.
Das dreifarbige Display unterstützt Rot, Schwarz und Weiß.
Aufgrund der Vorteile wie extrem niedriger Stromverbrauch, breiter Blickwinkel, große Wirkung unter Sonnenlicht, ist es eine ideale Wahl für Anwendungen wie Regaletiketten, industrielle Instrumente, und so weiter.

Spezifikation

• Keine Hintergrundbeleuchtung, zeigt den letzten Inhalt auch im ausgeschalteten Zustand lange Zeit an >/li>
• Ultra geringer Stromverbrauch, wird im Grunde nur für das Refreshing
• SPI-Interface, für die Verbindung mit Controller-Boards wie Raspberry Pi/Nucleo, etc. benötigt.
• Bordspannungsumsetzer, kompatibel mit 3,3V/5V MCUs
• Kommen mit Entwicklungsressourcen und Handbuch (Beispiele für Raspberry Pi/STM32)

Technische Daten

• Betriebsspannung: 3.3V /5V
• Schnittstelle: 3-Draht SPI, 4-Draht SPI
• Outline-Abmessung: 48mm × 33mm
• Displaygröße: 27,6mm × 27,6mm
• Punktabstand: 0,138 × 0,138
• Auflösung: 200 × 200
• Displayfarbe: rot, schwarz, weiß
• Graustufen: 2
• Auffrischleistung: 26.4mW(typ.)
• Standby-Leistung: <0,017mW
• Blickwinkel: >170°
• Gewicht: 0,024 kg
• Schnittstelle SPI

Package List

• 1x 1.54Zoll e-Papier Modul (B)
• 1x PH2.0 20cm 8Pin

Development Resources

Wiki : www.waveshare.com/wiki/1.54inch_e-Paper_Module_(B)
